Fundament SJ och SJR

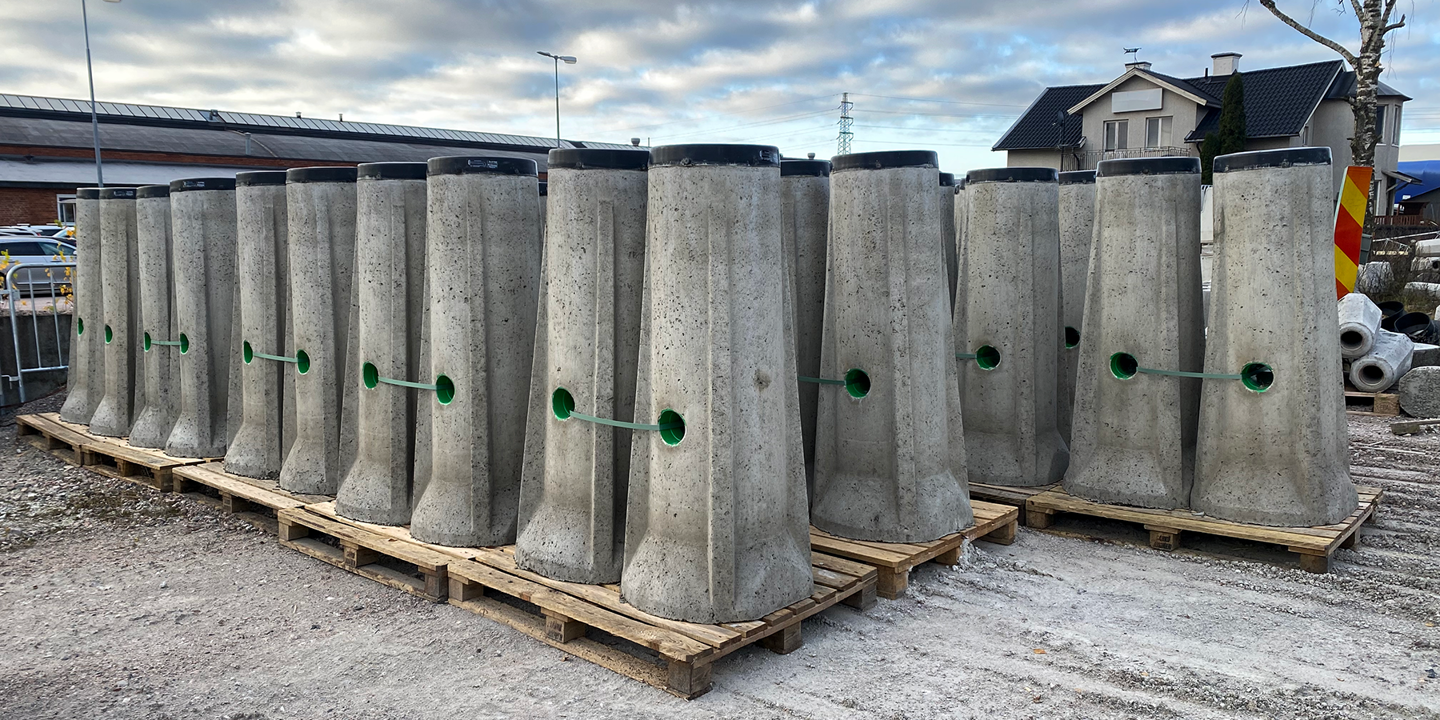

Betongfundament typ SJ och SJR med nedstick har horisontella montageskruvar i rostfritt stål. Toppen på SJ fundamenten är försedd med ett plasthölje vilket förhindrar lossning av betong vid t ex lättare stötar. Fundamenten har plastade kabelintag för säker elektrisk installation. En profilerad tätningsring som skyddar mot salt och väta beställs separat.
Betong K 40-2
Armering-stål B500K och A500HW
| E-nummer/Artikelnr. | Benämning | Djup (mm) | Botten diameter (mm) | Topp diameter (mm) | Vikt (kg) | Stolp diameter (mm) |
| SJR | ||||||
| E77 784 02 / V06 005 12 | Fundament SJR 1,3 | 1300 | 300 | 490 | 240 | 100-160 |
| E77 784 03 / V06 222 12 | Fundament SJR-2 | 1200 | 330 | 550 | 290 | 128-168 |
| E77 784 05 / V06 224 15 | Fundament SJR-4/1500 | 1500 | 420 | 620 | 560 | 159-224 |
| E77 784 06 / V06 224 18 | Fundament SJR-4/1800 | 1800 | 420 | 630 | 680 | 159-224 |
| SJ | ||||||
| E77 784 10 / V06 005 13 | Fundament SJ-2 | 1200 | 330 | 550 | 290 | 128-168 |
| E77 784 12 / V06 005 15 | Fundament SJ-4/1500 | 1500 | 420 | 620 | 560 | 159-224 |
| E77 784 13 / V06 005 18 | Fundament SJ-4/1800 | 1800 | 420 | 630 | 680 | 159-224 |
| E77 784 14 / V06 215 18 | Fundament SJ-5/1800 | 1800 | 520 | 780 | 1015 | 215-282 |
| E77 784 15 / V06 215 22 | Fundament SJ-5/2200 | 2150 | 520 | 780 | 1300 | 222-295 |
| Tätningsring | ||||||
| E77 784 17 / V06 005 16 | Tätningsring JK 1.3 | 100-160 | ||||
| E77 784 21 / V06 005 14 | Tätningsring JK 2-3 | 128-168 | ||||
| E77 784 22 / V06 005 19 | Tätningsring JK 4 | 159-200 | ||||
| E77 784 23 / V06 005 23 | Tätningsring JK 4 220-224 | 200-224 | ||||
| E77 784 24 / V06 005 20 | Tätningsring JK 5 | 215-295 |
