Teknisk beskrivning
Form: Koniskt 3-sidig fackverksmast
Yta: Varmförzinkade enl SS-EN ISO 1461 Fe/Zn 115.
Material: Mast – Rundstång kvalitet S355J2. Skruvsats – EN 14399-3 8.8 HR
Standard: Eurokod 3

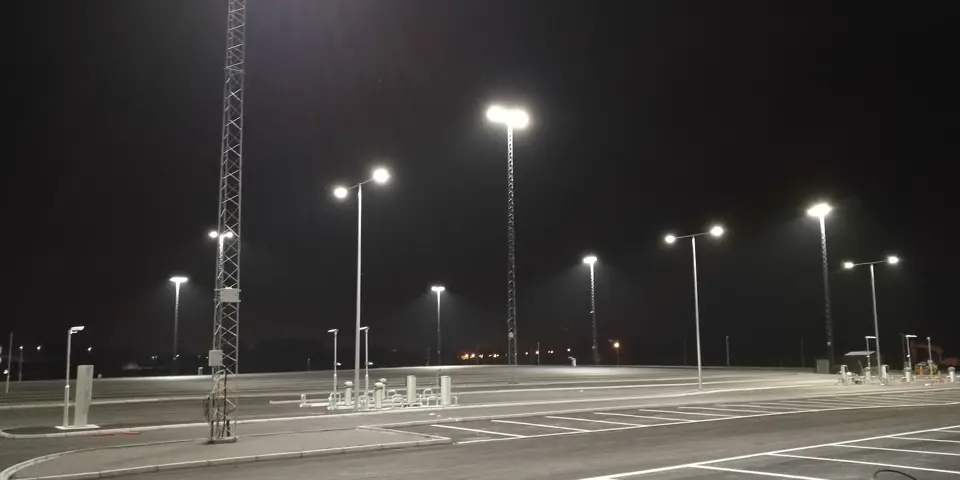

Högmaster finns i höjder från 12 till 24 m och är lämpliga som bärare av belysning, övervaknings utrustning, kommunikationsutrustning m.m.
Form: Koniskt 3-sidig fackverksmast
Yta: Varmförzinkade enl SS-EN ISO 1461 Fe/Zn 115.
Material: Mast – Rundstång kvalitet S355J2. Skruvsats – EN 14399-3 8.8 HR
Standard: Eurokod 3
Benämning | Höjd H (m) | Antal sektioner | Bas B1 (mm) | Topp B2 (mm) | c/c Bult C (mm) | Vikt (kg) | Fundament-plan | Art.nr | E.nr |
Högmast 312 | 12 | 1 | 450 | 250 | 90 | 232 | FP 315 | V04 312 05 | 7776811 |
Högmast 315 | 15 | 2 | 450 | 200 | 90 | 211 | FP 315 | V04 315 05 | 7776813 |
Högmast 315T | 15 | 2 | 550 | 300 | 120 | 317 | FP 320 | V04 315 06 | 7776821 |
Högmast 318 | 18 | 2 | 550 | 200 | 120 | 343 | FP 320 | V04 318 05 | 7776817 |
Högmast 318T | 18 | 2 | 550 | 200 | 120 | 467 | FP 320 | V04 318 06 | 7776823 |
Högmast 320 | 20 | 2 | 550 | 200 | 120 | 392 | FP 320 | V04 320 05 | 7776815 |
Högmast 320T | 20 | 2 | 550 | 200 | 120 | 527 | FP 320 | V04 320 06 | 7776822 |
Högmast 322 | 22 | 2 | 650 | 250 | 120 | 524 | FP 324 | V04 322 05 | |
Högmast 322T | 22 | 2 | 650 | 250 | 120 | 658 | FP 324 | V04 322 06 | |
Högmast 324 | 24 | 2 | 650 | 250 | 120 | 577 | FP 324 | V04 324 05 | 7776818 |
Högmast 324T | 24 | 2 | 650 | 250 | 120 | 725 | FP 324 | V04 324 06 | 7776824 |

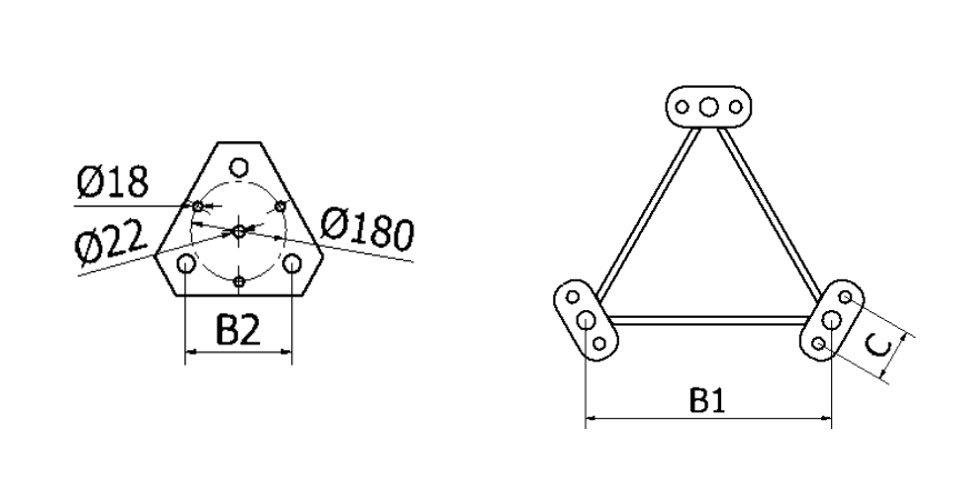

Mått B2 och B1 på Topp- och basplatta
